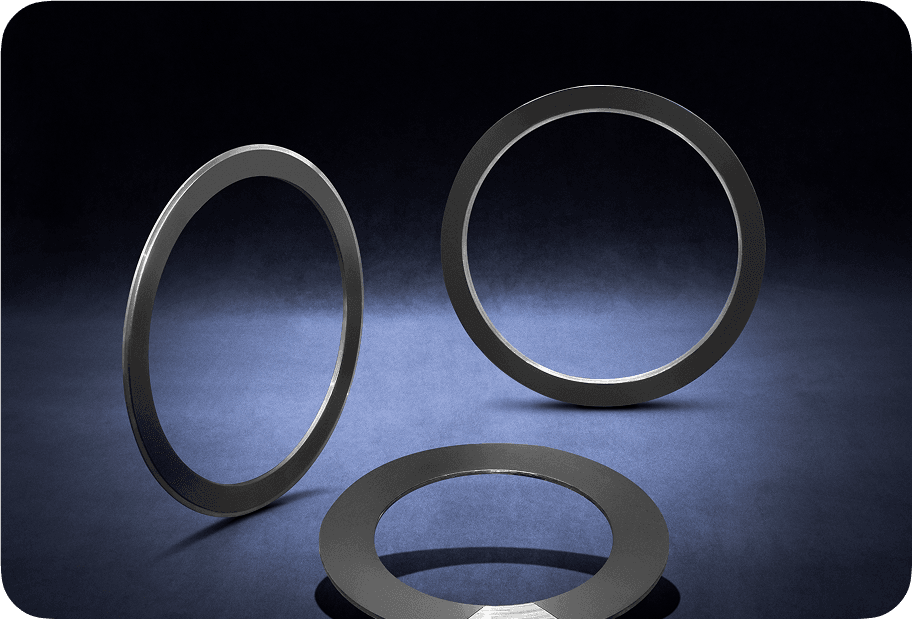

گسگت کمپروفایــل (KAMMPROFILE)

گسکت های کمپروفایل ( یا گسکت های دندانه دار فلزی) شامل یک هسته فلزی (Core Metal Ring) است که در هر دو روی خود شیارهای هم مرکز دارد. لایه آب بندی معمولا روی هر دو وجه چسبانیده می شود. متریال این لایه می تواند از گرافیت ، تفلون، ورق های بدون آزبست یا نان آزبست و یا فلزات نرم باشد. از این گسکت می توان بدون لایه های آب بندی نیز استفاده نمود اما این خطر وجود خواهد داشت که سطح فلنج بخصوص در فشارهای بالا آسیب ببیند. این گسکت ها در دما و فشار بالا، و خطوط جریان نوسان دار مناسب هستند. لایه های پوششی غیر فلزی تضمین می کند که فلنج ها حتی در فشارهای بسیار زیاد آسیب نبینند. این گسکت جایگزینی ایده آل برای کاربردهای مربوط به گسکت های متال جکت مبدل های حرارتی ، کشتی ها ، راکتورها و انواع اتصالات فلنجی می باشند.

ویژگی:

• استفاده آسان
• مناسب برای شرایط مختلف عملیاتی
• لایه سطحی نرم که مانع از آسیب دیدن  سطح فلنج می شود.
• آب بندی به شرایط نیروی پیچشی غیر همسان حساس نیست.
• قابل استفاده مجدد با استفاده از لایه آب بندی جدید

کاربرد:

• مبدل های حرارتی و کشتی ها
• دماهای بالا و پایین
• فشارهایی تا 250 بار
• گشتاور پایین در پیچ ها
• فلنج هایی با پهنای کم

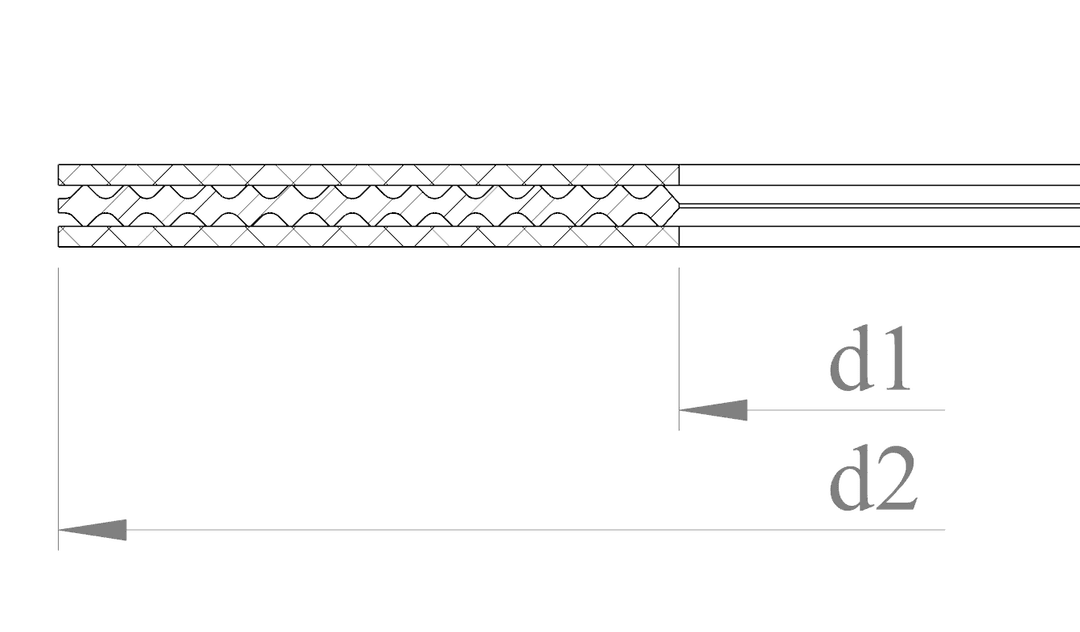

طراحی هسته:

طراحی استاندارد هسته Parallel است که برای توزیع تنش برابر در سطح گسکت مناسب می باشد. کمپروفایل های Convex نیز در مقایسه با پروفایل های شیار دار استاندارد از خواص آب بندی بهتری برخوردارند. این بهبود در آب بندی از طریق کاهش عمق شیارها به سمت وسط پروفایل حاصل شده است. لایه آب بندی از متریال پلاستیکی نرم با قابلیت تغییر شکل، ساخته شده که لایه ضخیم تری را در خط مرکزی پروفایل در مقایسه با مناطق درونی و بیرونی بوجود می آورد. ضخامت لایه برای گرافیت، آلومینیوم  و نقره بایستی 0/5 میلی متر و برای تفلون بایستی 0/35 میلی متر باشد. فشار سطحی در خط مرکزی پروفایل بیشتر است که باعث می شود لایه های آب بندی بخوبی در بی نظمی های غیر قابل اجتناب و سختی سطح فلنج نفوذ کنند. سطوح آب بندی نرم به سادگی و آسانی روی فلز را پوشش داده و به طور کامل تحت پوشش سطوح صاف شده رینگ فلزی هستند.
