گســکت متــال جکــت (DMJ)

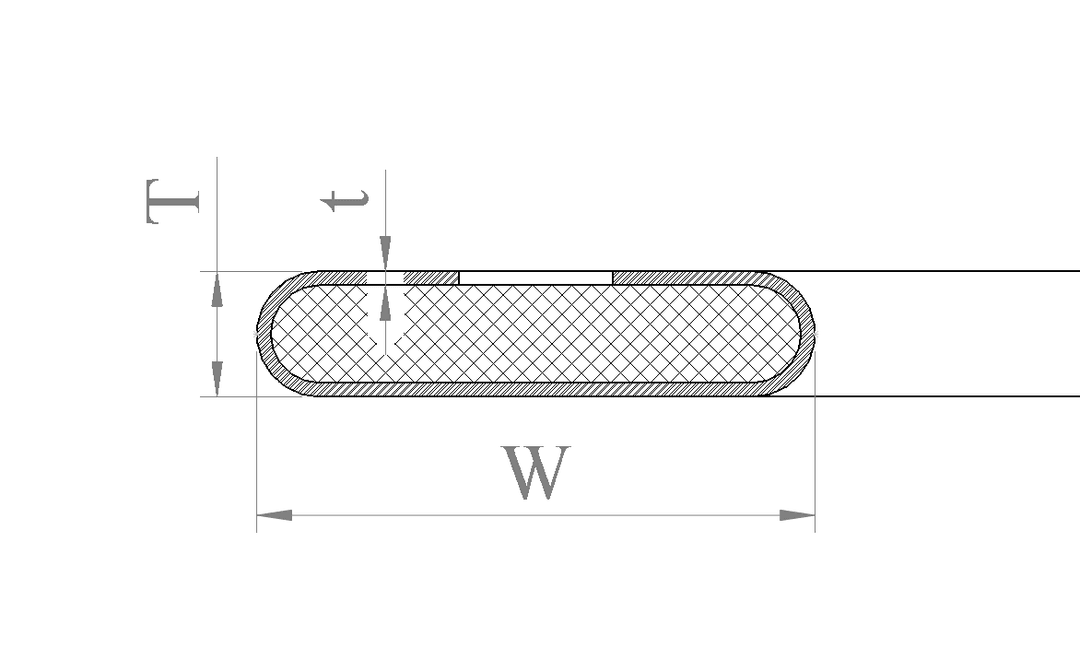

گسکت های متال جکت ابتدایی ترین گسکت های نیمه فلزی هستند که برای فشارهای بالا و مقاومت  در برابر ضربه، فلزرا با قابلیت فشردگی بهبود یافته با متریال نرم، ترکیب می کنند. گسکت های متال جکت در جایی که سطوح آب بندی باریک هستند عنصر آب بندی مقرون به صرفه ای بوده و می توانند به شکل های گوناگون تولید شوند ، که آنها را به انتخابی خوب برای نقاط اتصالی مبدل های حرارتی تبدیل می کند. این گسکت ها از گرافیت، سرامیک ، نان-آزبست و غیره ساخته می شوند. فیلرها با فلزی کم ضخامت مانند استینلس استیل، کربن استیل، مس و غیره پوشش داده می شوند. این گسکت ها در آب بندی  حالت ارتجاعی برجسته ای را به نمایش می گذارند. فلز پوششی ضخامتی معادل 0/4 میلی متر دارد که تضمین کننده آب بندی عالی و حفاظت از فیلر در برابر شرایط فشار، دما و خوردگی نوسان دار یا سیکل های دما و خوردگی می باشد. این گسکت ها بخصوص برای آب بندی سطوح مسطح مبدل های حرارتی، دهانه های سیلندر موتورها و نیز برای بویلرها مناسب هستند. گسکت های دبل متال جکت تحمل 30 درصد تغییر در ضخامت اولیه را دارند.

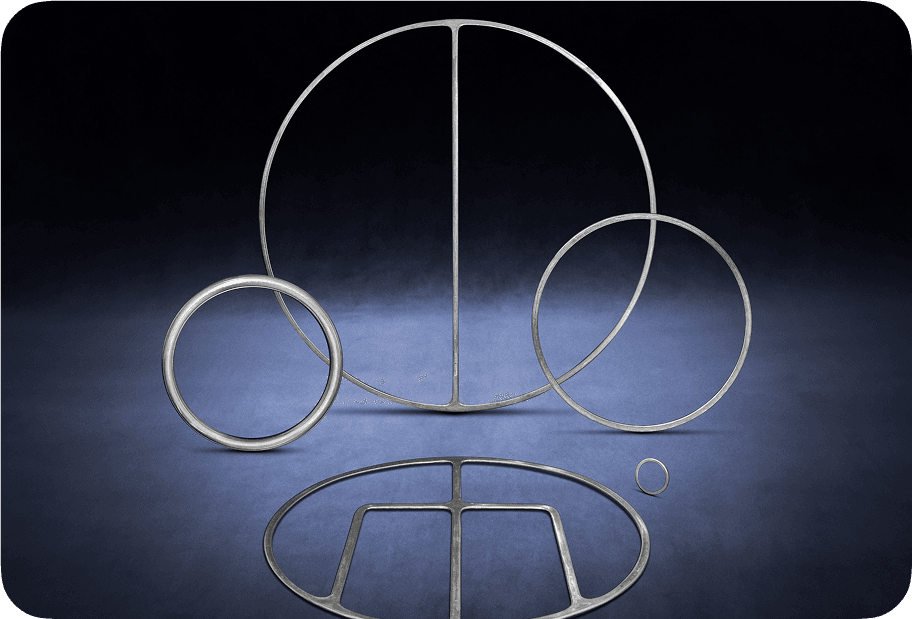

گسکت های مبدل های حرارتی دارای شکل های متفاوتی هستند که شامل تک یا دبل جکت، شیاردار و ساده می شوند.

این گسکت ها را می توان در اندازه ها و شکل های مختلف با و یا بدون پارتیشن ساخت.

گسکت های شیاردار خانواده تطبیق پذیری از محصولات هستند که دارای انواع مختلفی از پیکر بندی ها بوده و برای کاربردهای مختلف مناسب می باشند. برای ارتقاء عملکرد آب بندی ، گسکت ها را می توان به طور نیمه یا کامل پوشش داد. گسکت های شیار دار و متال جکت را می توان برای انواع مختلف محیط های شیمیایی ساخت که اینکار از طریق انتخاب هسته و یا آلیاژ پوششی مناسب امکان پذیر است.

ویژگی ها:

• در متریال،  شکل و اندازه محدودیتی وجود ندارد.
• پوشش فلزی جهت قدرت مکانیکی حمل فیلر و بهبود مقاومت شیمیایی می باشد.
• ساخت منحصر به فرد این گسکت ها تضمین کننده جا به جایی و نصب آسان می باشد.

گسکت هایی با پارتیشن یکپارچه:

گسکت های سنتی دبل متال جکت برای مبدل های حرارتی با پارتیشن یکپارچه ساخته می شدند. شعاعی بین پارتیشن ها و نیز قطر درونی گسکت وجود دارد (R) که اگر شعاع کمتر از کمینه مقدار باشد، گسکت ممکن است در هنگام تولید ترک بردارد و باعث کاهش خواص آب بندی گسکت ها شود.

گسکت هایی با پارتیشن جوشی:

گسکت های دارای پارتیشن جوش داده شده ،یکی از بزرگترین معضلات گسکت های عرف یعنی همان شکست در محدوده شعاع را از میان برداشته اند. پارتیشن ها که وظیفه آب بندی بین مسیر های رفت و برگشت سیال در مبدل را دارند به وسیله جوشکاری آرگون، پلاسما و یا نقطه جوش به گسکت متصل می گردند. جوش ها بایستی صاف و کوچک باشند تا از افزایش مقاومت جلوگیری  شود. پارتیشن های جوشی از لحاظ اقتصادی مقرون به صرفه هستند.

گسکت های دارای قطر بیرونی تا 1000 میلی متر معمولا با پارتیشن های یکپارچه ساخته و قطر بیرونی بیشتر از 1000 میلی متر معمولا با پارتیشن های جوشی ساخته می شوند. براساس شکل و اندازه مبدل های حرارتی ، دیگر ابعاد را می توان براساس تقاضای مشتری تعیین نمود.

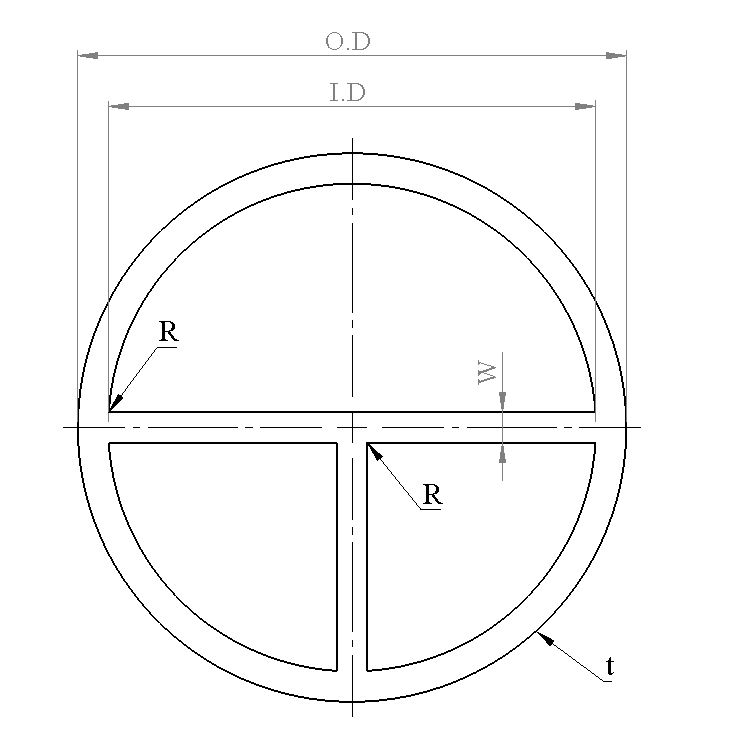

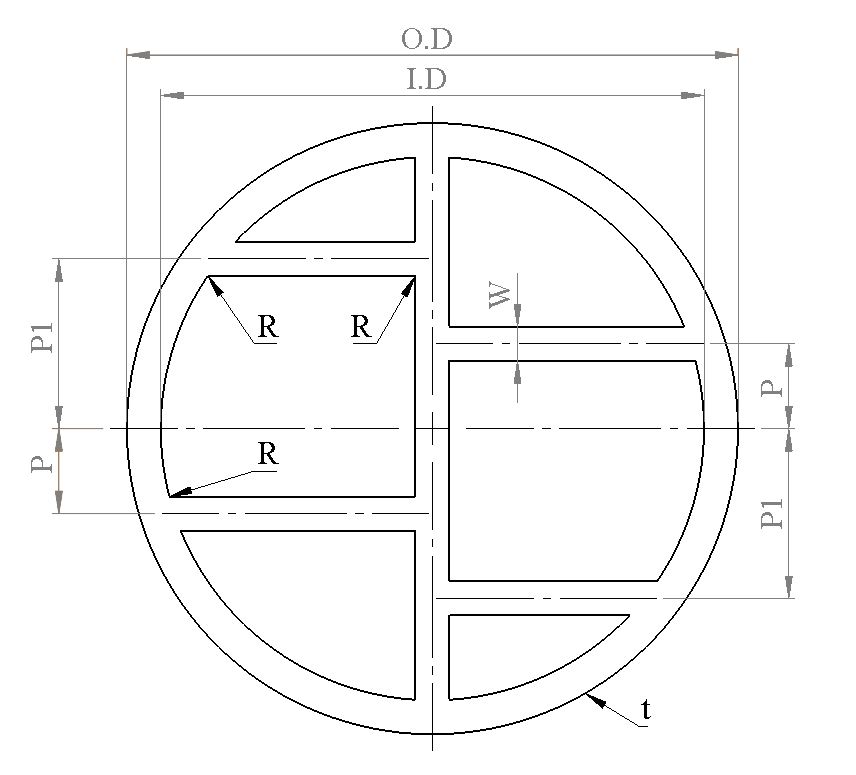

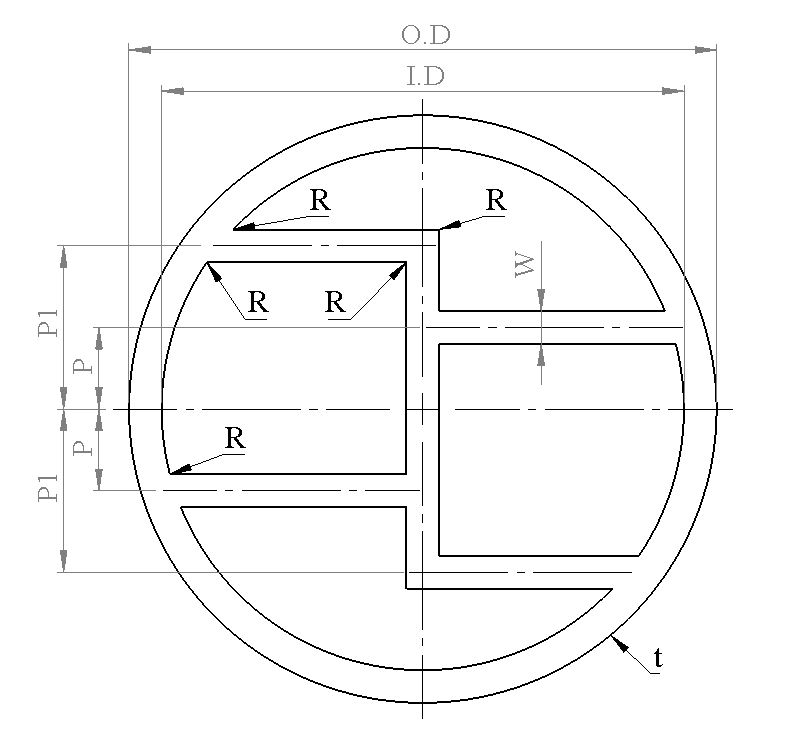

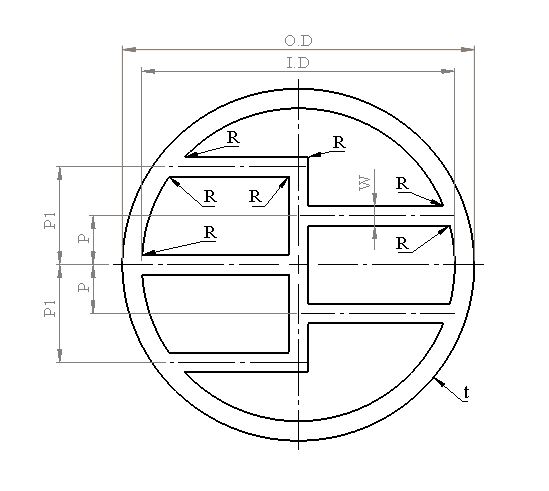

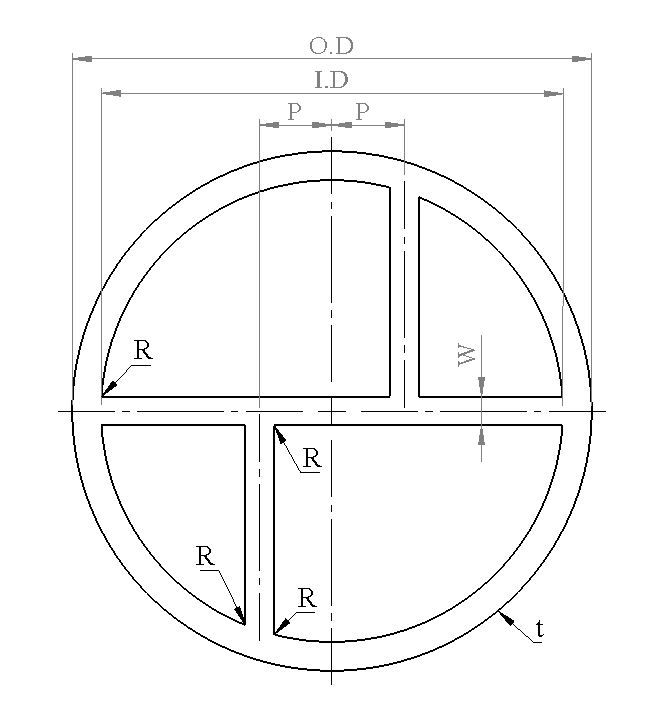

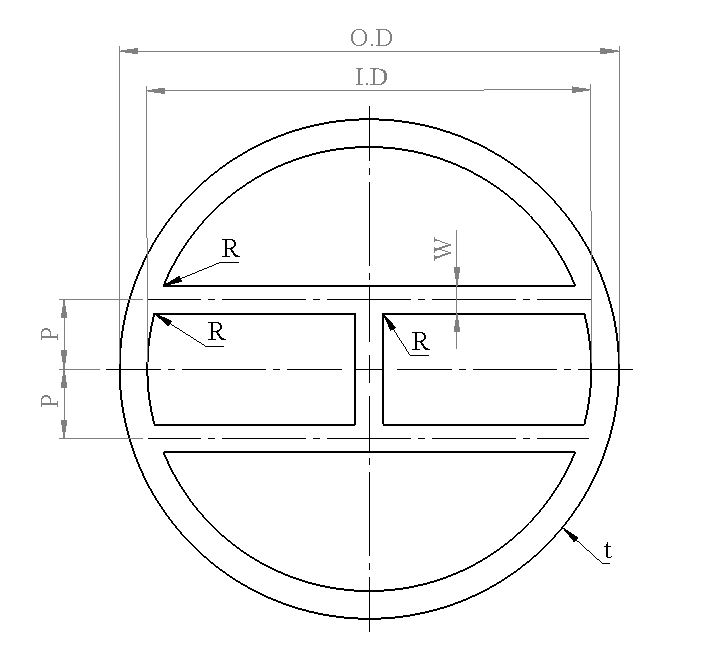

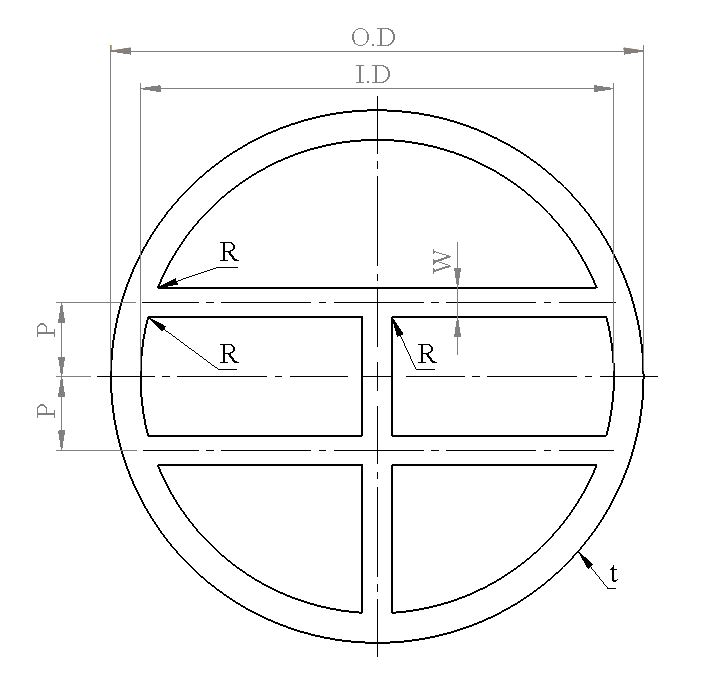

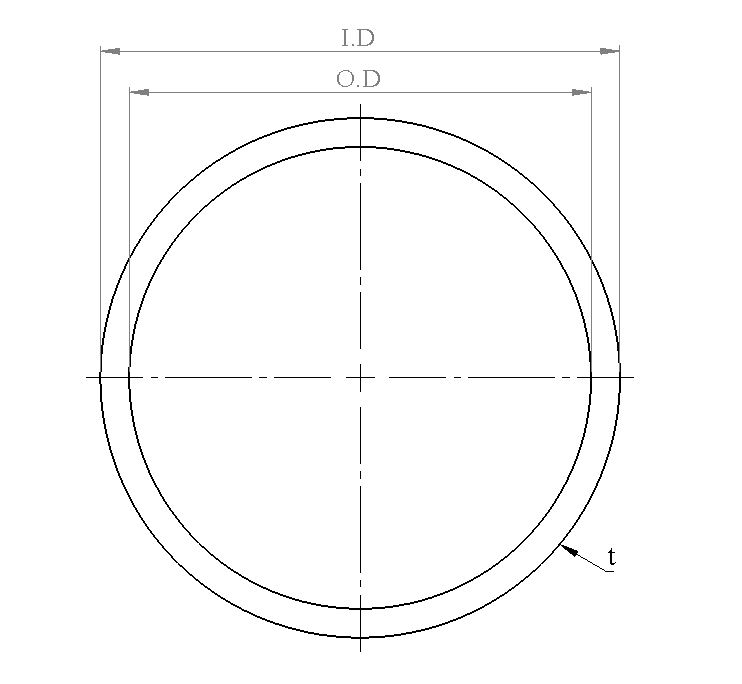

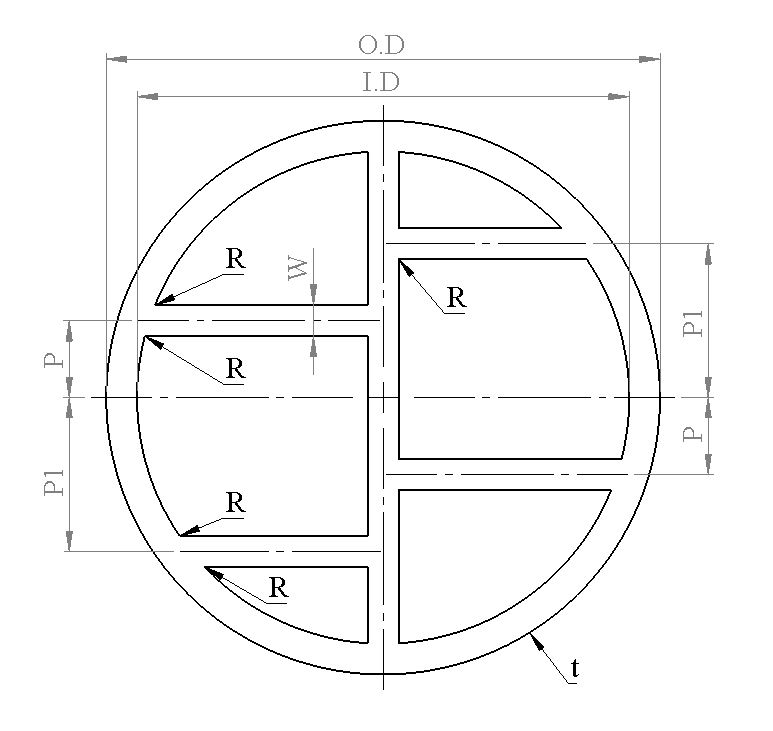

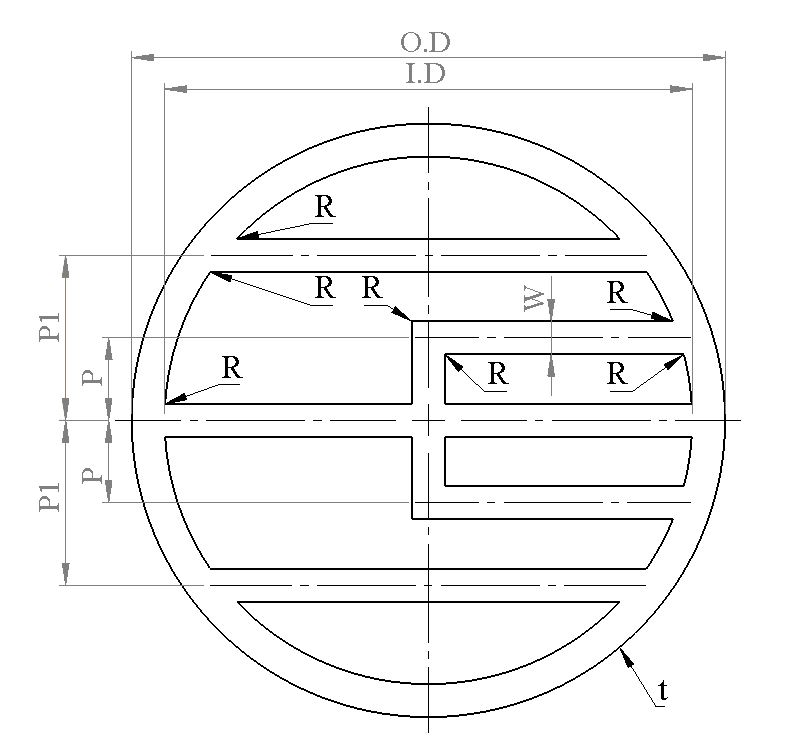

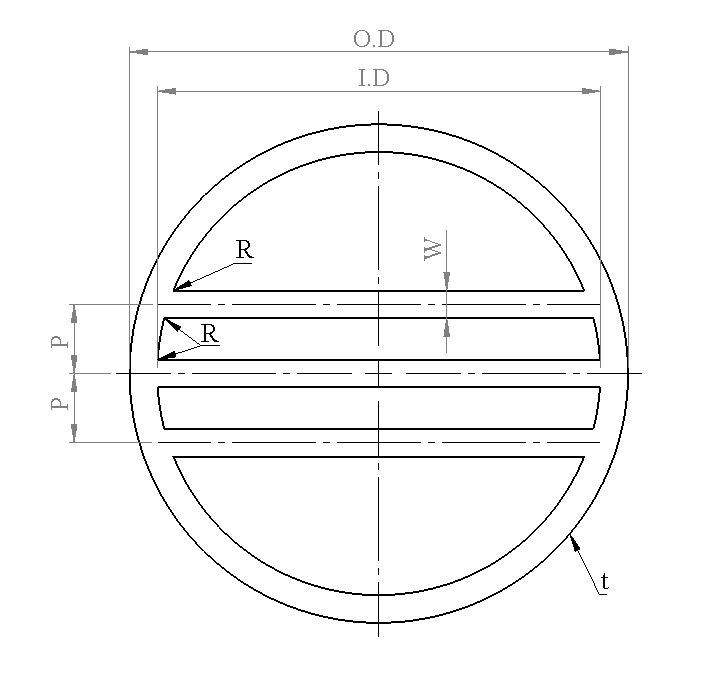

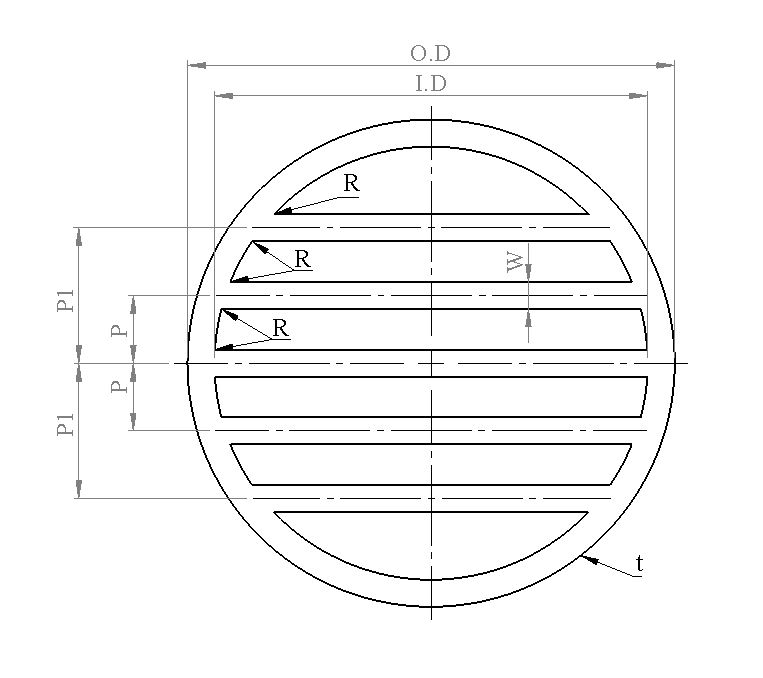

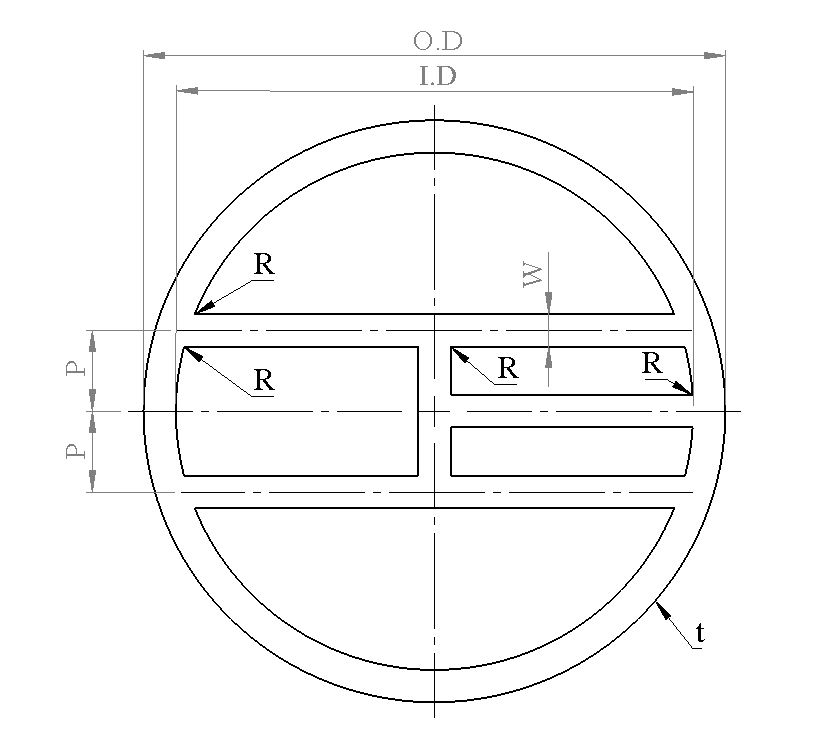

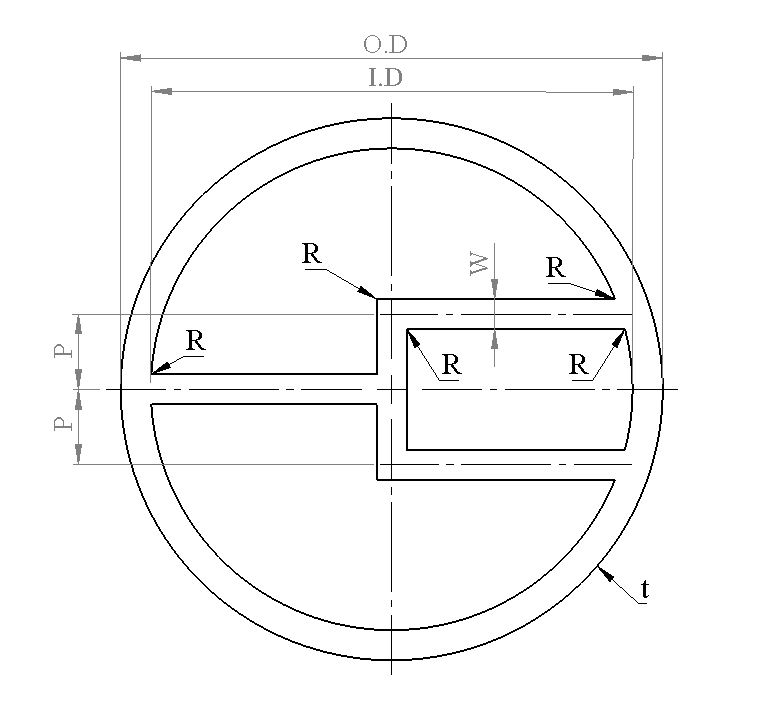

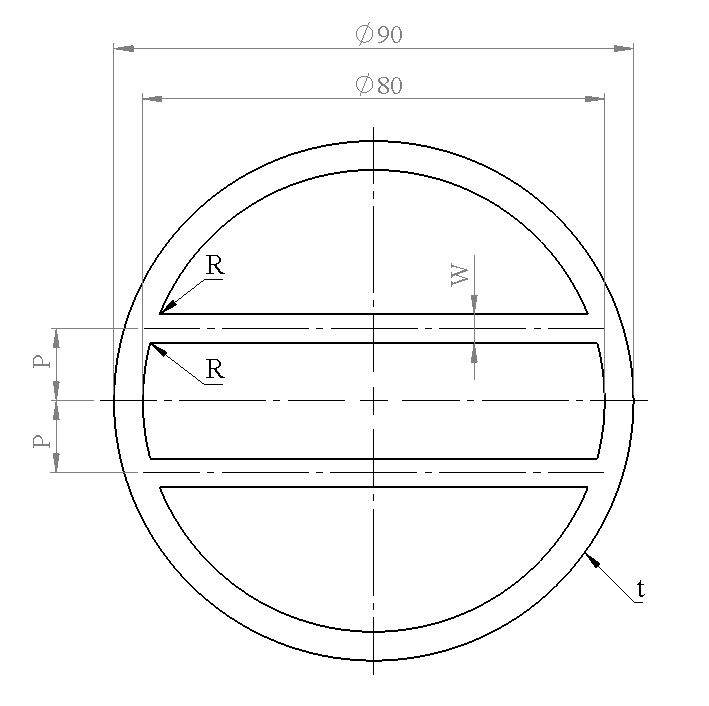

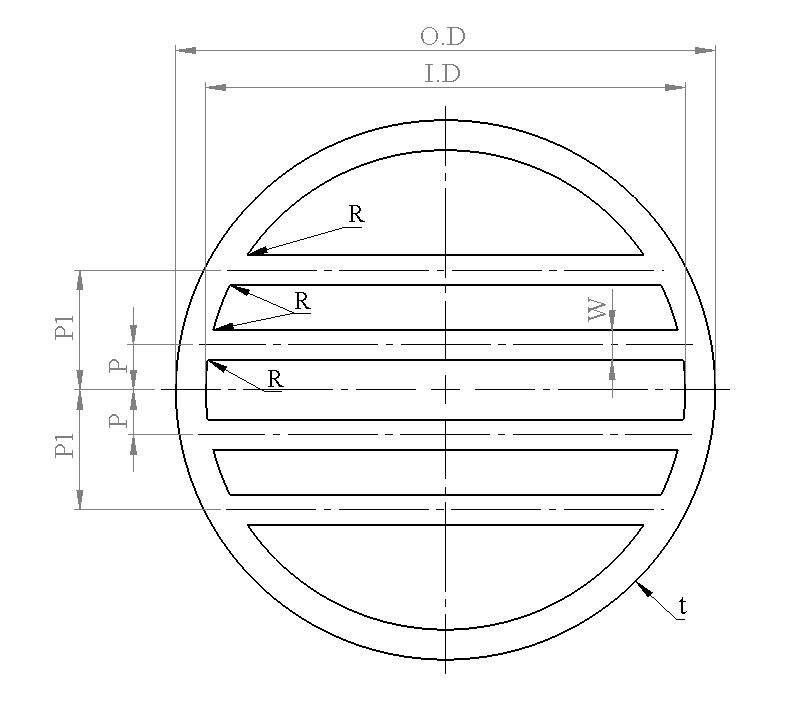

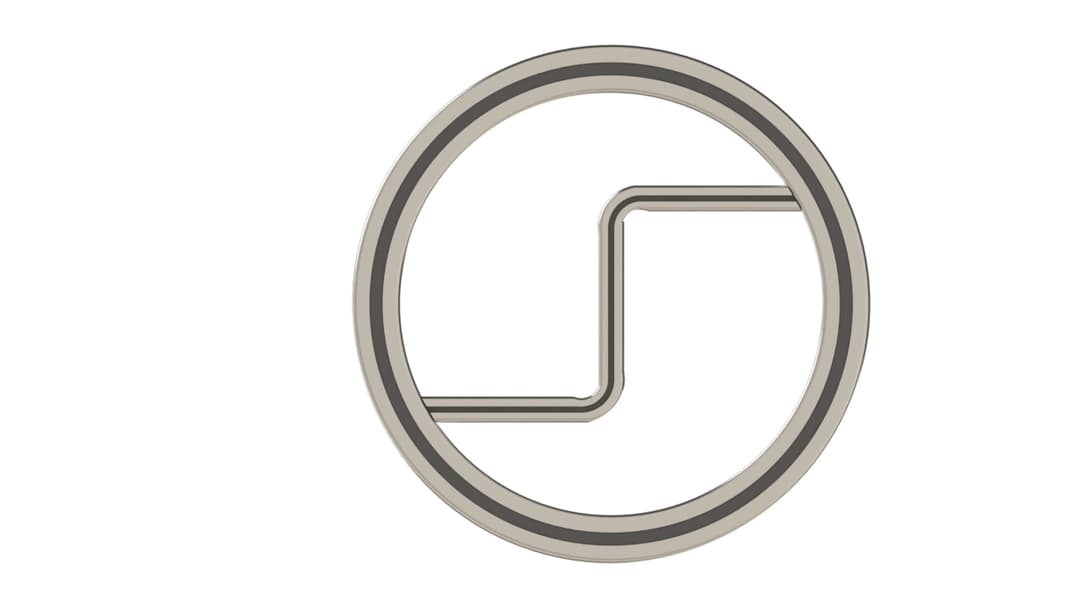

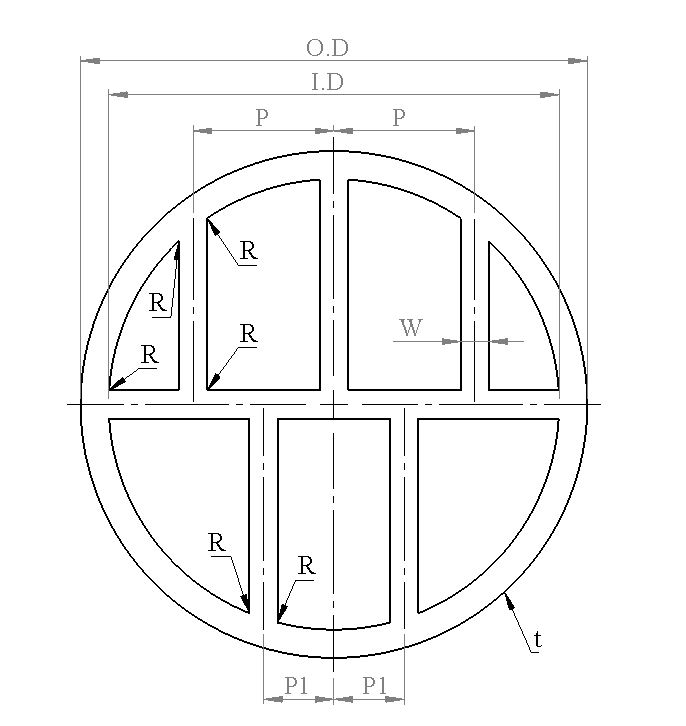

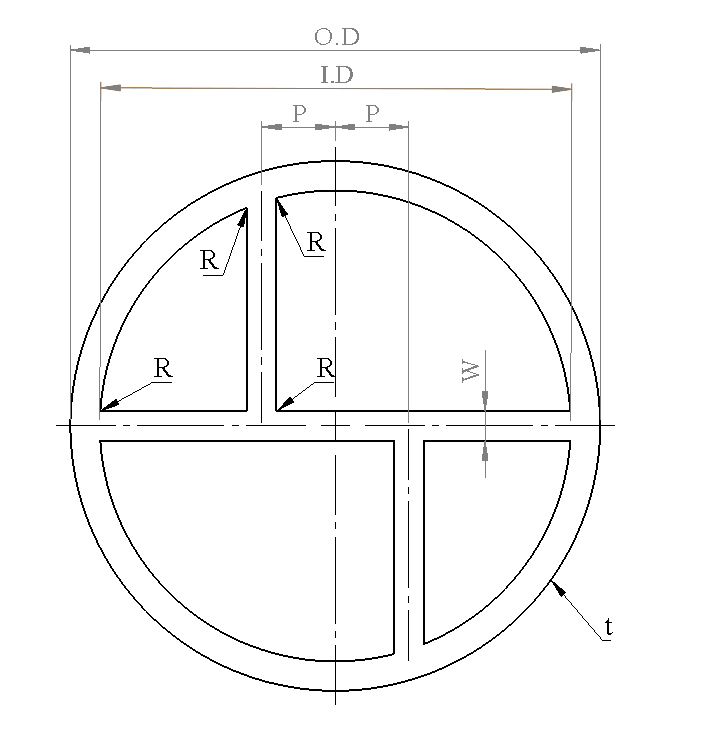

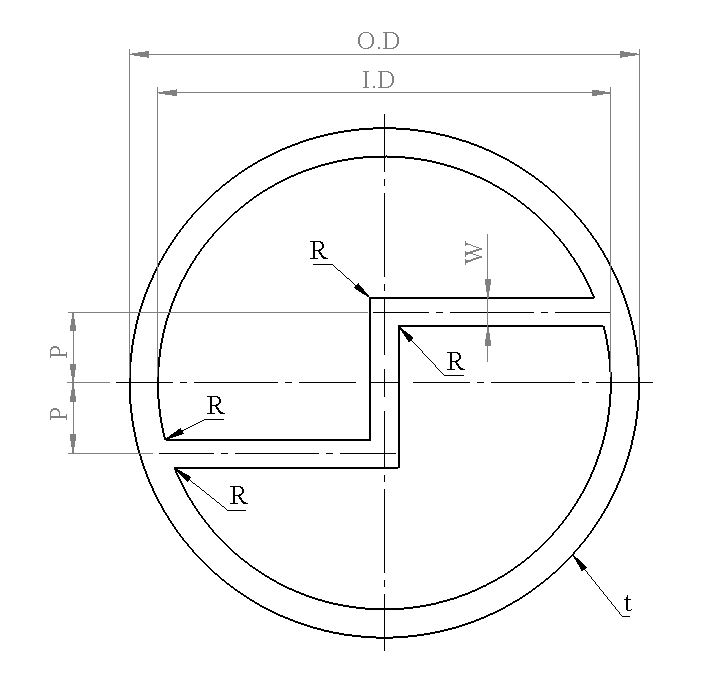

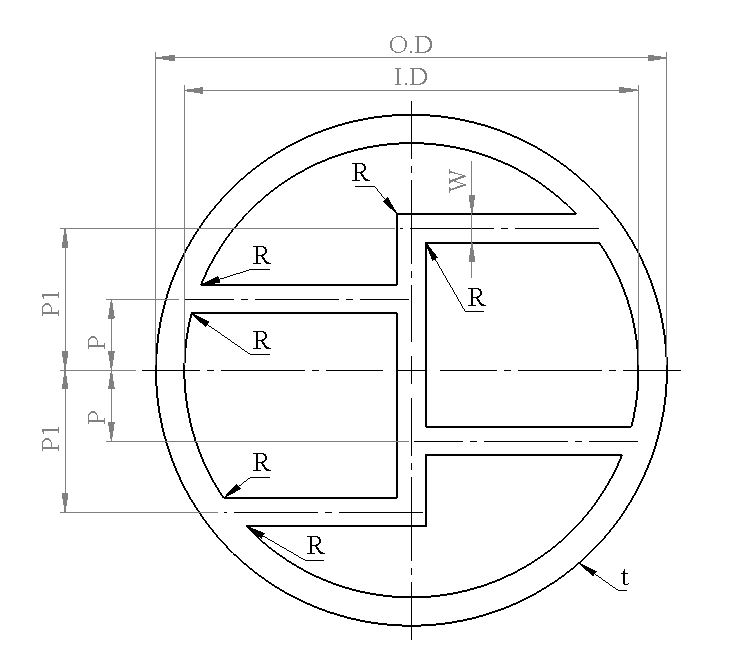

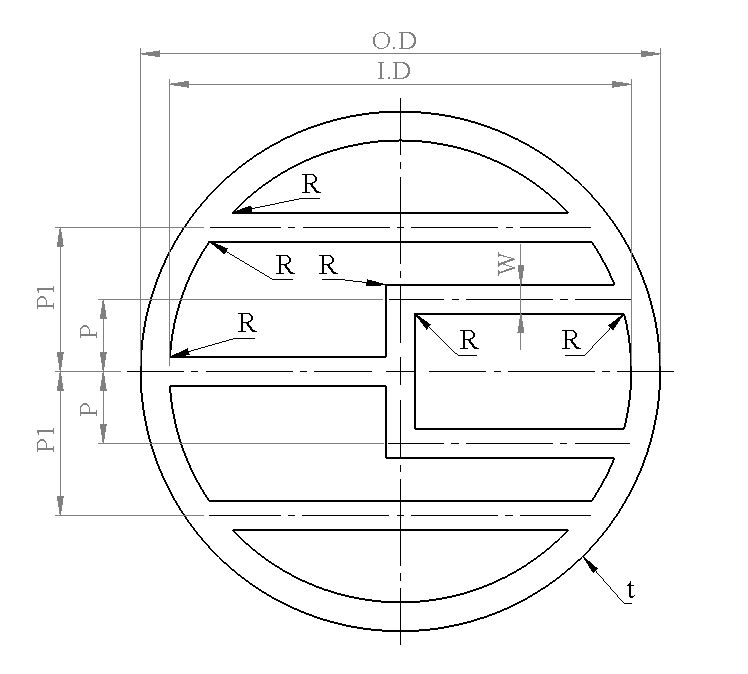

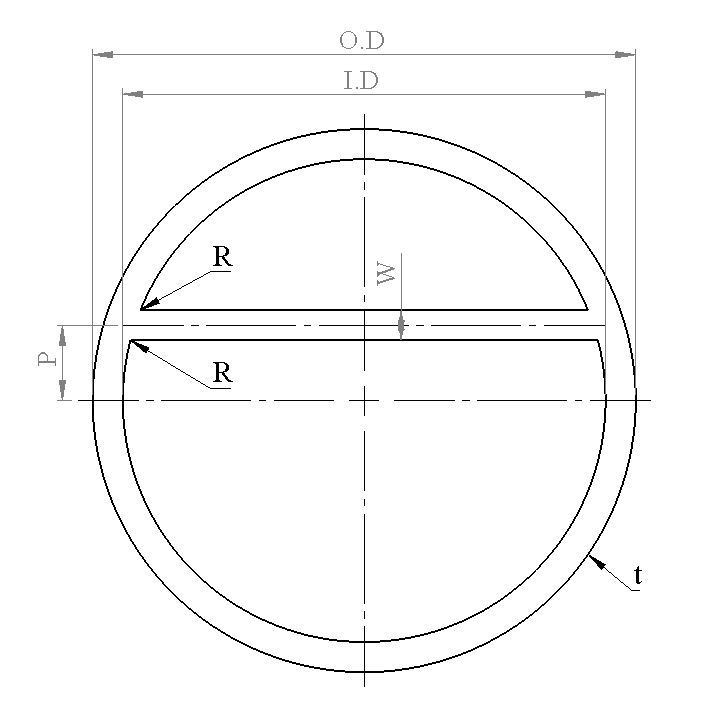

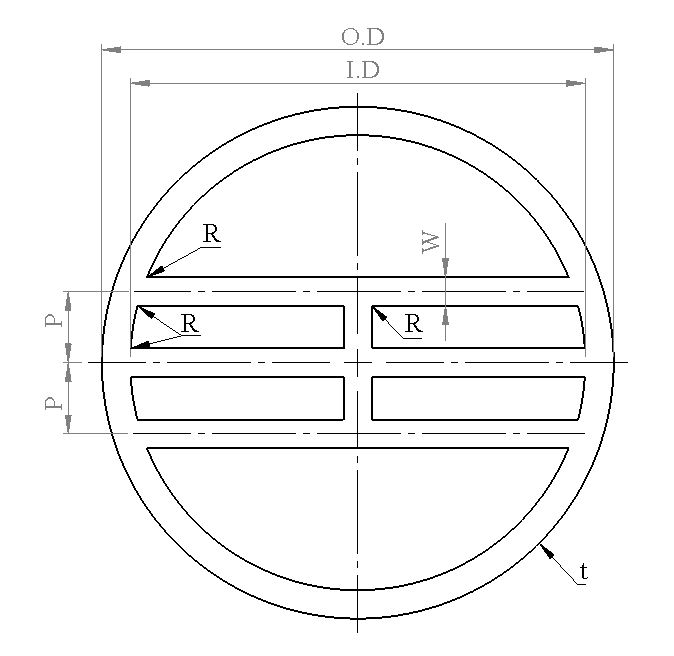

انواع پارتیشن ها:
