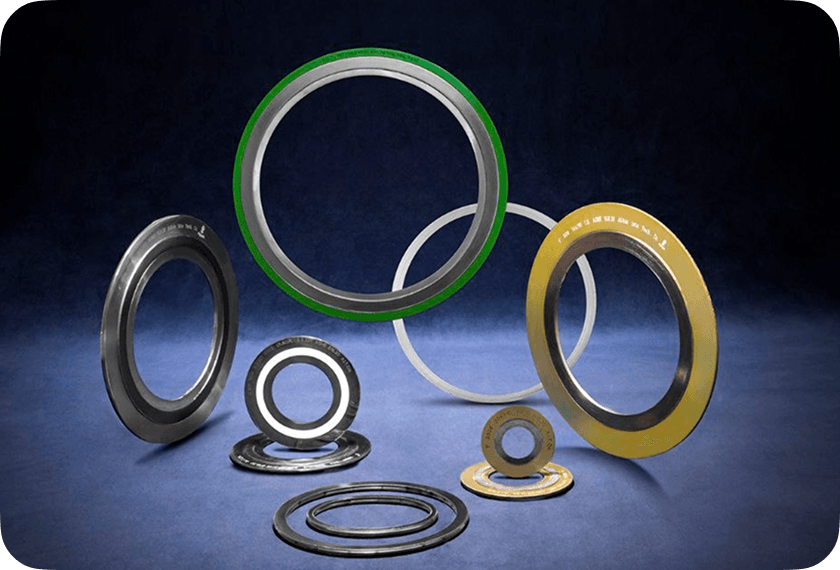

گسکت اسپیرال وند (SWG)
ساختار محصول

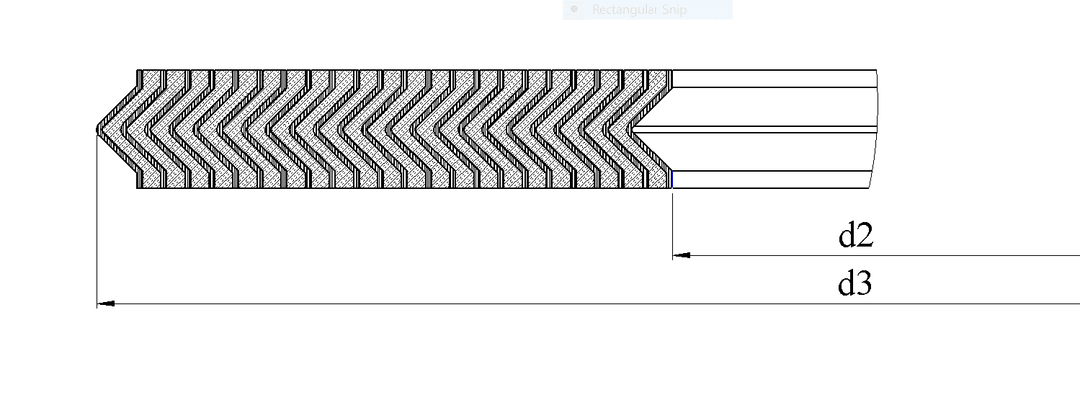

گسکت‌های اسپیرال وند ایده آل ترین نوع گسکت در بین واشرهای نیمه فلزی هستند. این گسکت‌ها از ورق های نازک فلزی V شکل (استریپ) که فیلر درونی آن غیر فلزی بوده و به صورت مارپیچ (اسپیرال) انحنا داده شده ( هر دو طرف آن جوش داده شده )، ساخته شده است. این نوع گسکت ساختار خاصی دارد که شامل فلزی ارتجاعی و فیلر منعطف می باشد و عملکرد آب بندی آن در سطح بسیار بالا و مطلوبی قرار دارد.
ویژگی:
- قابل استفاده در فشار و دمای بالا
- سازگاری اتوماتیک مطلوب در برابر تغییرات در شرایط عملیاتی مانند فشار، دما و لرزش
- خاصیت آب‌بندی مطلوب به لحاظ ابعادی
- خاصیت آب‌بندی مطلوب برای سطوح فلنجی نامسطح
- امکان ساخت در ابعاد مختلف شامل شکل‌های دایره وار و بیضی شکل
- امکان ساخت گسکت‌ها با استفاده از هوپ (استریپ) و فیلر برای تحقق شرایط عملیاتی خاص
از این گسکت می‌توان به عنوان المان آب‌بندی استاتیک ولو، پمپ، مبدل حرارتی، برج خنک کننده، منهول‌های فلنجی و غیره استفاده کرد. همچنین در صنایع نفت، گاز و پتروشیمی، کارخانه‌های صنعتی ، نیروگاهی، متالورژی، ساخت کشتی، پزشکی و غیره بسیار مورد استفاده قرار گرفته است.
گسکت‌های اسپیرال وند را می‌توان با یک یا چند پارتیشن فلزی دو جداره به شکل‌های مختلف تولید نمود. میله‌های فلزی دو جداره جوشی بوده و از همان متریال اسپرال‌های مارپیچ (استریپ و فیلر) ساخته شده‌اند. ضخامت‌های استاندارد برای این نوع از واشرها شامل 3/2، 4/5، 6/4 و 7/2 میلی‌متر می‌شود.

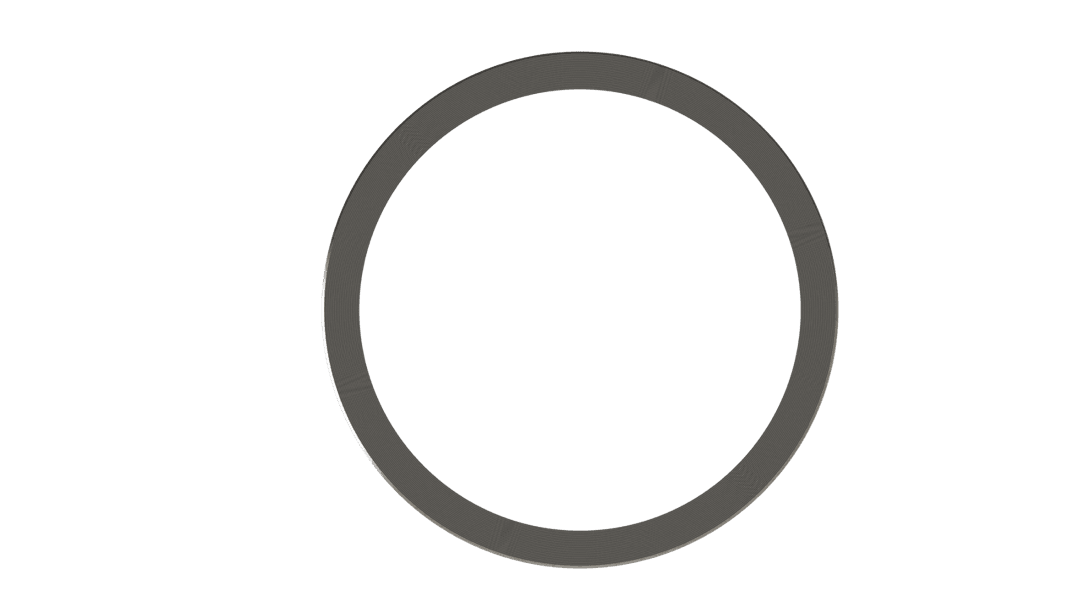

Products: Basic Type SWG
Flange: Tong & Groove
جنس مواد

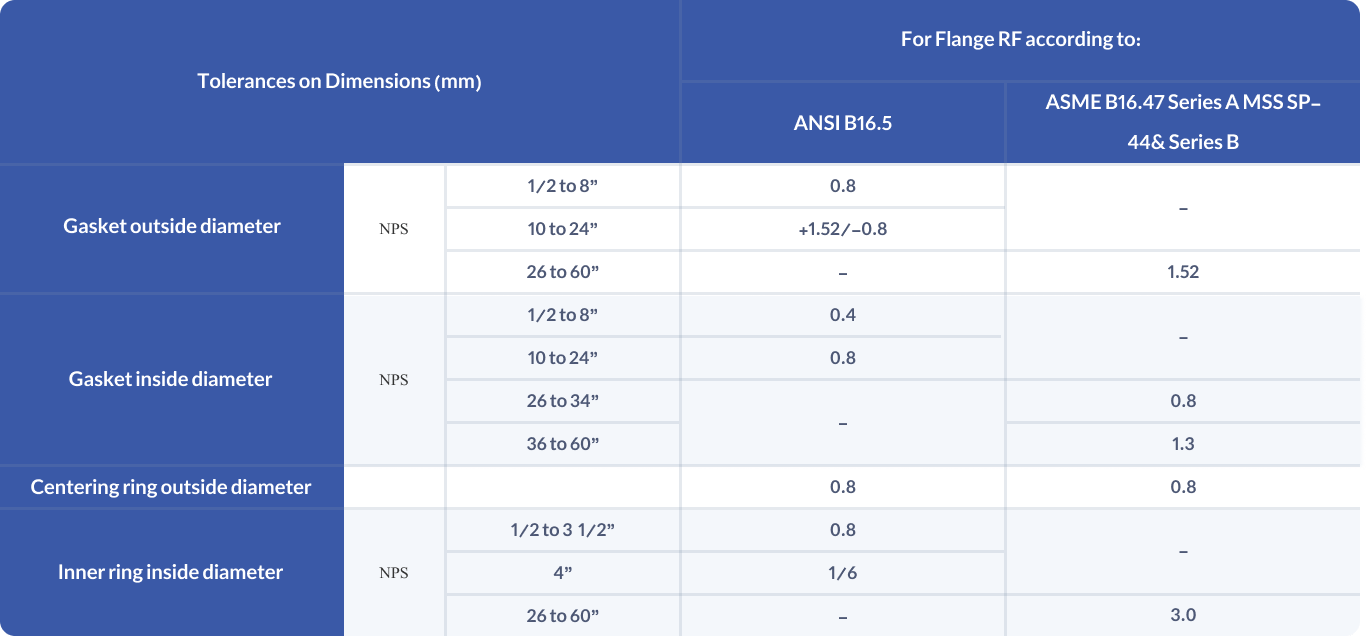

ابعاد:
- 1طبق استاندارد ASME B16.20
- 2برای فلنج های با سایز بالاتر از 24 اینچ بر اساس استاندارد B16.47 Series A or B مربوط به فلنج
- 3طبق استاندارد BS، JIS، EN (DIN)
- 4مطابق با درخواست مشتری
